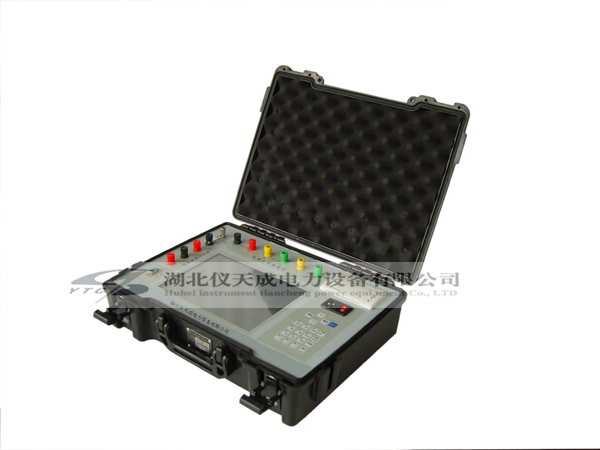

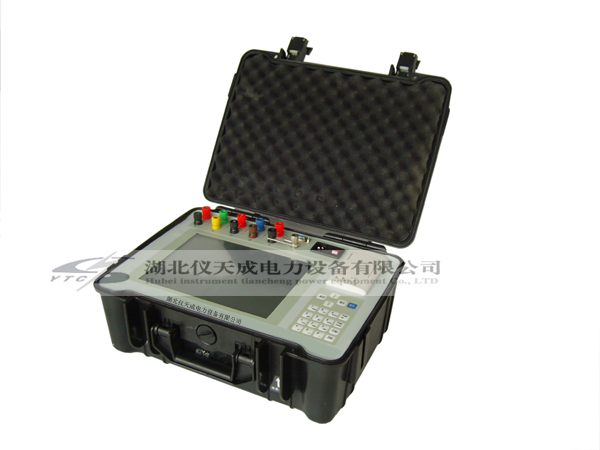

YTC2165互感器現場誤差綜合測試儀

YTC2165互感器現場誤差測試儀可測量包括電流1%~120%間任意百分比的比差和角差，可直接測量電流互感器現場測試儀和電壓互感器現場測試儀的變比。
可定性的測量電壓互感器的比差和角差，可現場測量電流和電壓互感器的實際二次負荷。
YTC2165互感器現場誤差測試儀采用320x240大液晶全中文界面，且具有任何測量參數保存和測量結果打印的功能。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC2165互感器現場誤差測試儀可測量包括電流1%~120%間任意百分比的比差和角差，可直接測量電流互感器現場測試儀和電壓互感器現場測試儀的變比，可定性的測量電壓互感器的比差和角差，可現場測量電流和電壓互感器的實際二次負荷。
YTC2165互感器現場誤差測試儀采用320x240大液晶全中文界面，且具有任何測量參數保存和測量結果打印的功能。

產品別稱：互感器校驗儀、全自動互感器校驗儀、互感器現場校驗儀、互感器現場誤差測試儀。

產品特征：
1. 該儀器國家標準測量電流互感器的比差和角差，能測量S級測量功能，能測量現場0.2S、0.5S級電流互感器；一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。
2.YTC2165互感器現場誤差綜合測試儀大屏幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便于攜帶，只須少數人便可快速完成測量工作。
3.儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器的一次側加一定的工頻電壓，就可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性。
4.YTC2165互感器現場誤差綜合測試儀可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
5.本儀器可以測量沒有標識的電流互感器或電壓互感器的變比，且測量準確快速，穩定性能良好，不需另加升流或升壓源。
6.YTC2165互感器現場誤差綜合測試儀可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
電流互感器測量	變比范圍	5A/5A～25000A/5A（5A/1A～5000A/1A）。
	匝比誤差	1%
	CT誤差測量范圍	A/5A～10000A/5A（5A/1A～5000A/1A）極限誤差滿足0.05%，即： 5%額定電流測量誤差：比差0.1級角差6^′ 20%額定電流測量誤差：比差0.1級角差4^′ 100%、120%額定電流測量誤差：比差0.05級角差2^′
電壓互感器測量范圍	2.0kV～150kV，測量誤差	比差0.5級
實際二次負荷測試	PT負荷10VA~500VA	測量誤差：2級
實際二次負荷測試	CT負荷0.1Ω~25Ω	測量誤差：2級
工作條件	電源電壓	AC 220V ±10%
	電源頻率	50Hz ±2%
	環境溫度	（0~40）℃
	環境濕度	25℃時<85%

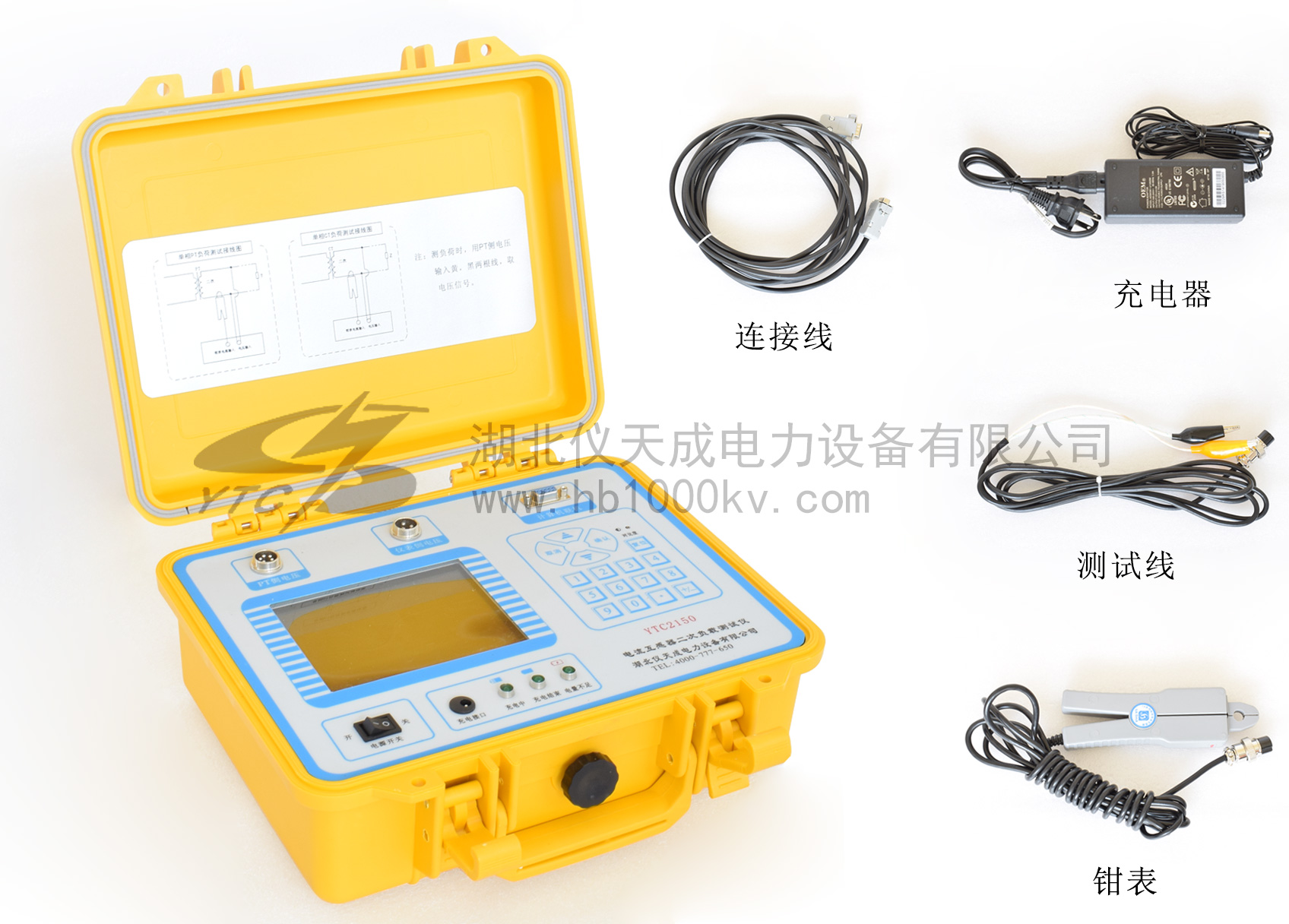

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
電源線	1根
外包裝箱	1個
專用測試線	1套
20mm鱷魚夾	紅、黑各3個
備用保險管	5個
打印機說明書	1根
打印紙	2卷
產品說明書	1份
產品合格證	1份
產品保修卡	1張

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。

產品型號使用證書

質量管理體系證書

外觀設計專利證書
